◆結實和穩定的設計
◆PLC控製係統
◆輕觸式LED薄膜開關或觸摸屏兩種控製麵板可供選擇
◆上下氣動夾能確保料箱位置更準確
◆有效的設計能確保PCB不被撞壞
◆自動檢測故障代號顯示功能
◆兼容SMEMA接口
技術參數

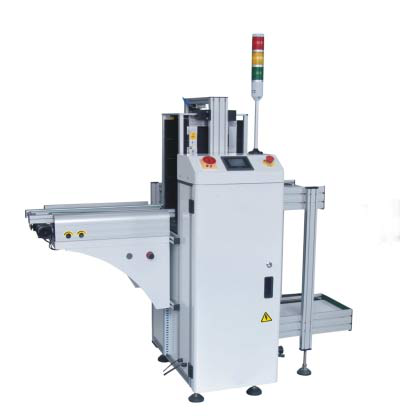

描述 | 此設備用於SMT生產線上電路板的收板操作 |
上板時間 | 約6秒 |
料箱更換時間 | 約25秒 |
電源及電負荷 | 100-230V交流（用戶指定），單相，最大300伏安 |
氣壓及氣流量 | 4-6bar，最多10升/分鍾 |
傳送高度 | 900±20（或用戶指定） |
傳送方向 | 左→右或右→左 |
電路板厚度 | 最小0.4毫米 |
料箱數量 | 上輸送機：1個，下輸送機：1個（或用戶指定） |
步距選擇 | 10mm、20mm、30mm、40mm |
規格參數 （單位：毫米）
產品型號 | TOP-AU250 | TOP-AU330 | TOP-AU390 | TOP-AU460 |
電路板尺寸（L*W） | 50*50-350*250 | 50*50-460*330 | 50*50-530*390 | 50*50-530*460 |
外形尺寸(L*W*H) | 1730*770*1250 | 1900*850*1250 | 2330*910*1250 | 2330*980*1250 |
料箱尺寸(L*W*H) | 355*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
重量(kg) | 165 | 205 | 225 | 245 |
